概述
XNG2-12(Z)箱型固定式文流金屬封閉開關設備是新開發和研制的高壓成套開關設備。設備所用主要一次元件均屬重新設計，與目前主要使用的手車式開關柜和GG-1A(F)型開關柜相比具有較高的絕緣水平和防護等級，內部不采用任何形式的相間和相對地隔板及絕緣氣體;二次回路不采用二次插頭（即不管設備在何種狀態下，保護和控制回路是始終貫通的);產品各項指標符合GB3906《3-35KV交流金屬封閉開關設備》及國際標準IEC298的規定，產品適用于3-10kV單母線，單母線帶旁路系統中作為接受和分配電能的高壓成套設備。并可派生出雙母線結構。
產品結構特點

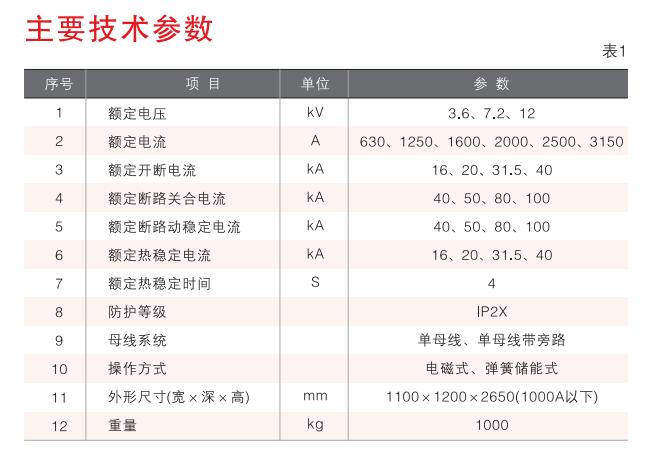

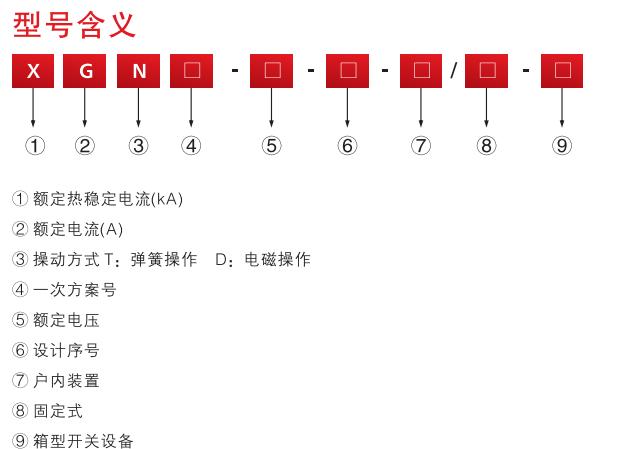

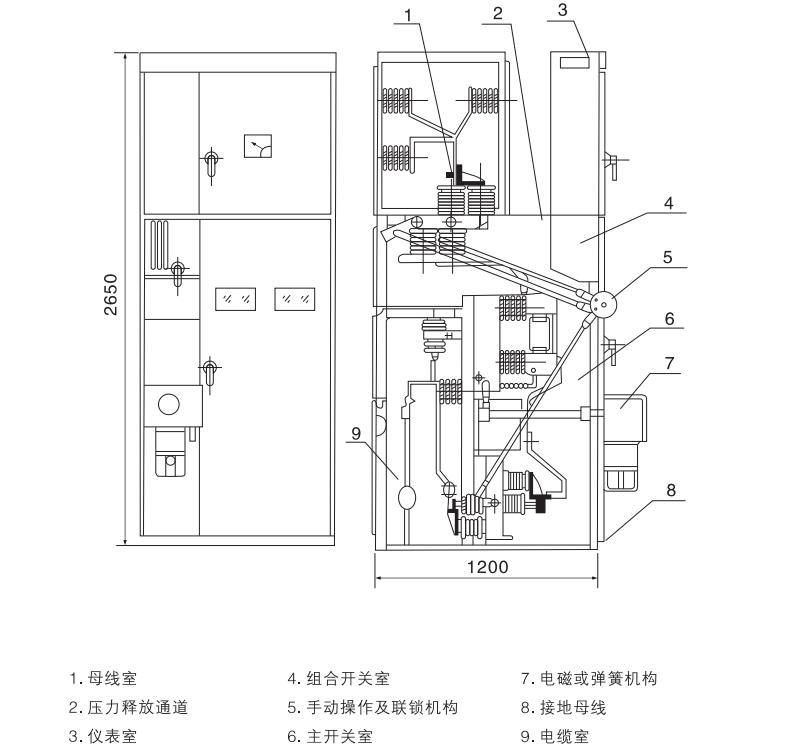

本開關柜為金屬封閉箱型結構，柜體骨架由角鋼焊接而成.柜內用鋼板分隔成斷路器室，母線室，電纜室，繼電器室，并可通過門面上的觀察窗和照明燈觀察柜內各主要元件的運行情況。為提高開關柜的技術性能，各主要元件進行了重新設計(如斷路器，旋轉式隔離開關等)，根據柜體布置，繼電器室可安裝繼電器，門上可裝設信號繼電器、指示儀表、信號燈，轉換開關安裝于操作小室。后面為母線室，下面為電纜室，用戶可方便地進行接線，前面為斷路器室，方便了開關柜主開關的檢修，柜體內部機構參見圖1、圖2和產品說明書。

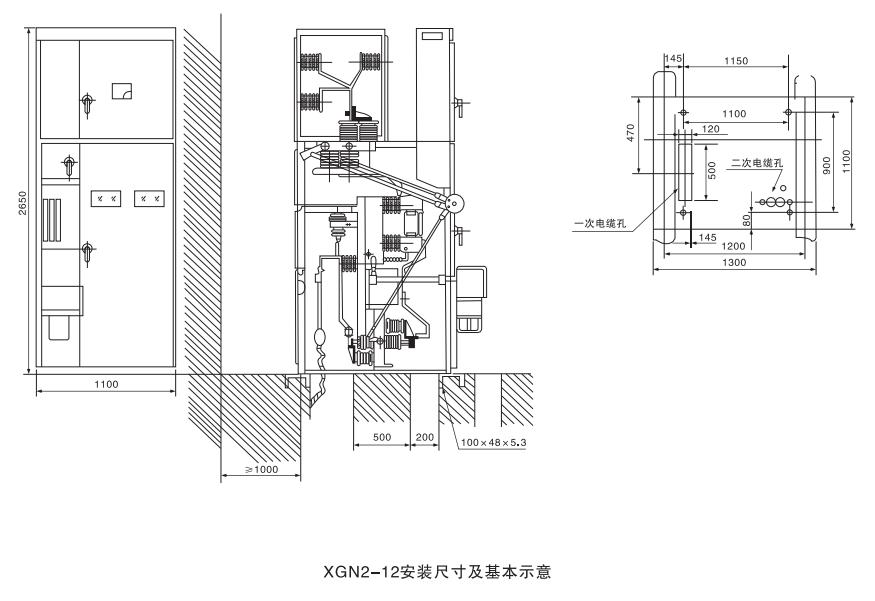

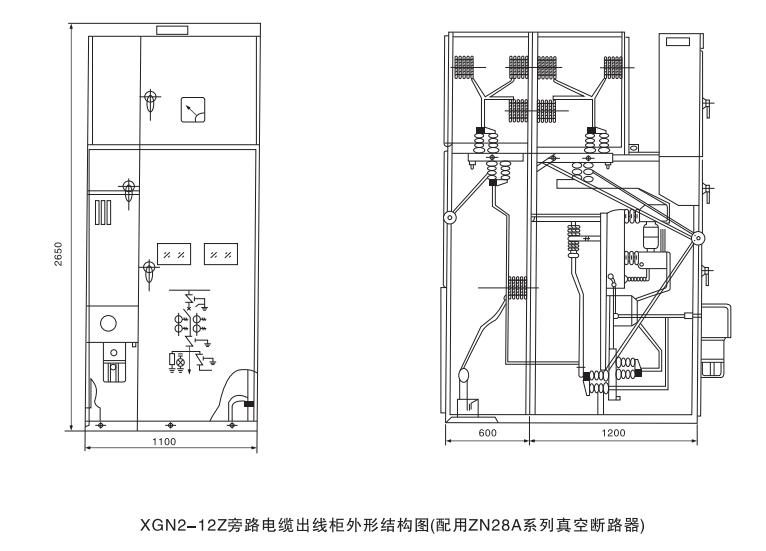

外形尺寸及產品結構圖
訂貨須知
◆訂貨時用戶需提供下列資料

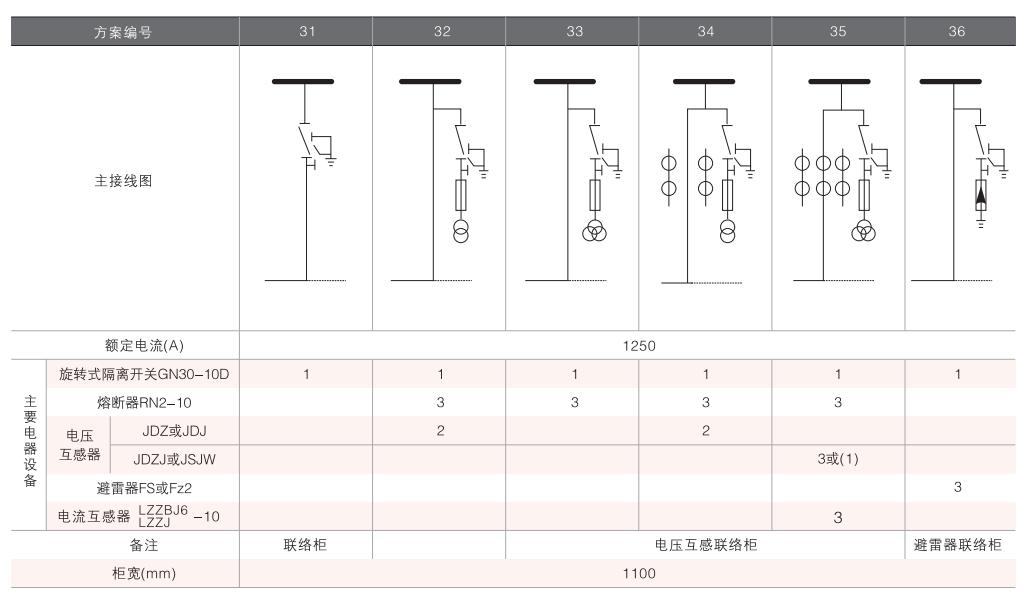

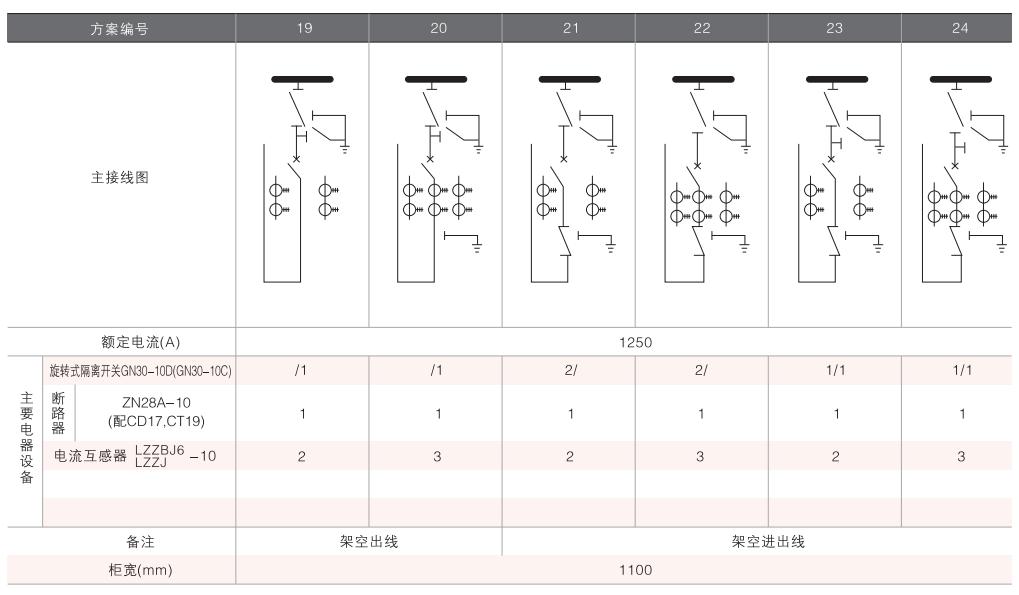

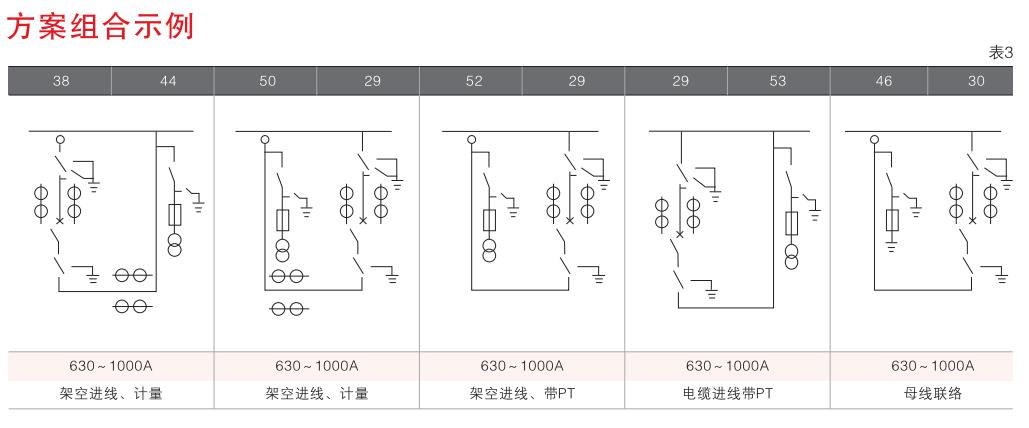

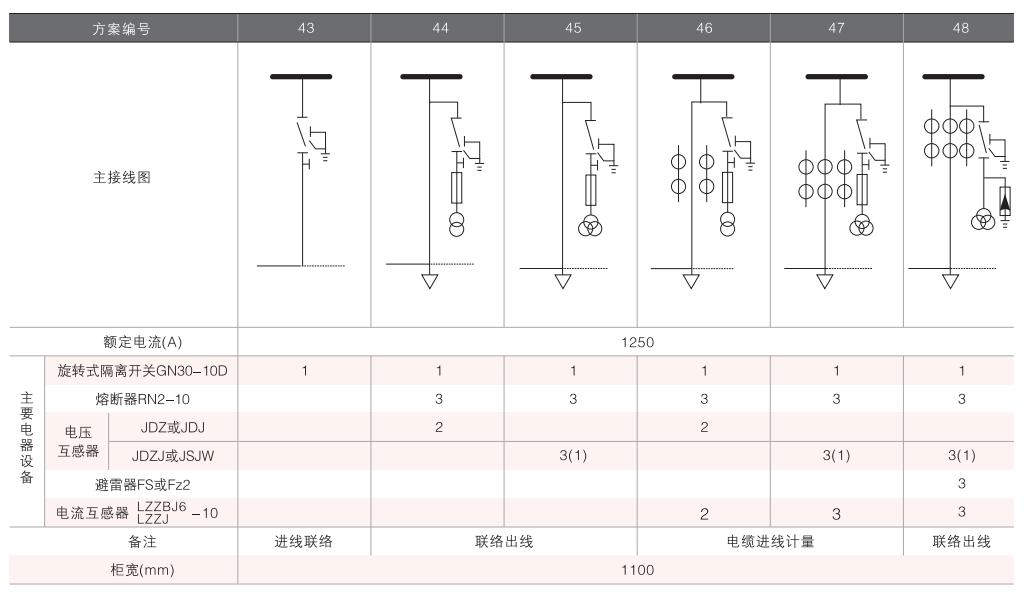

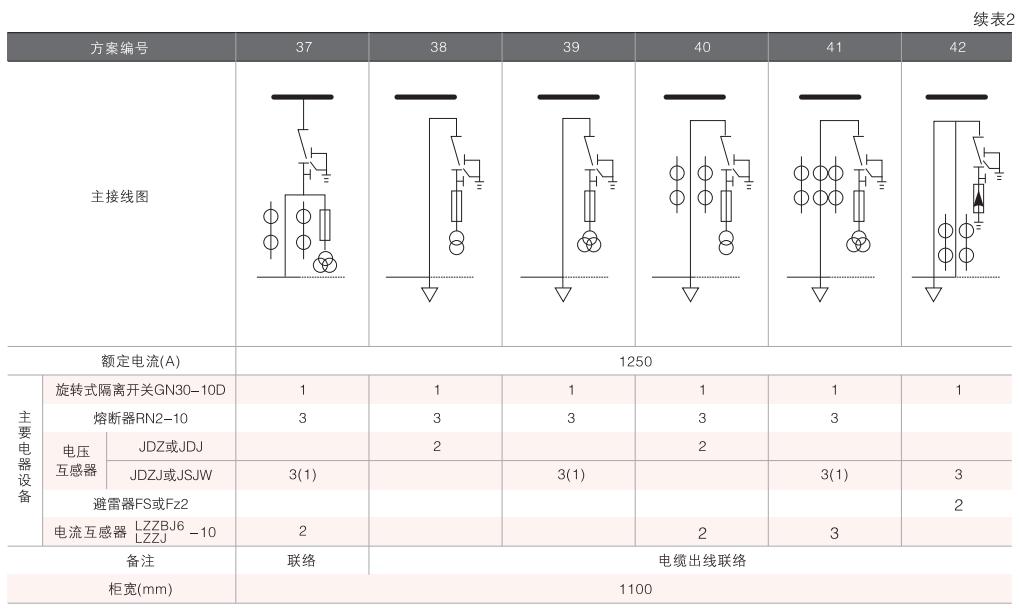

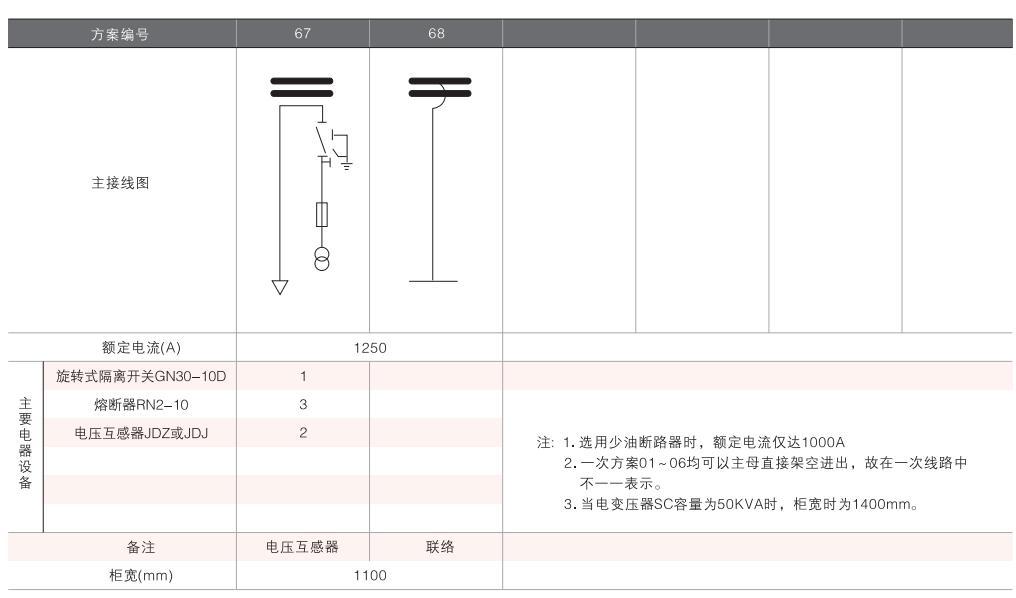

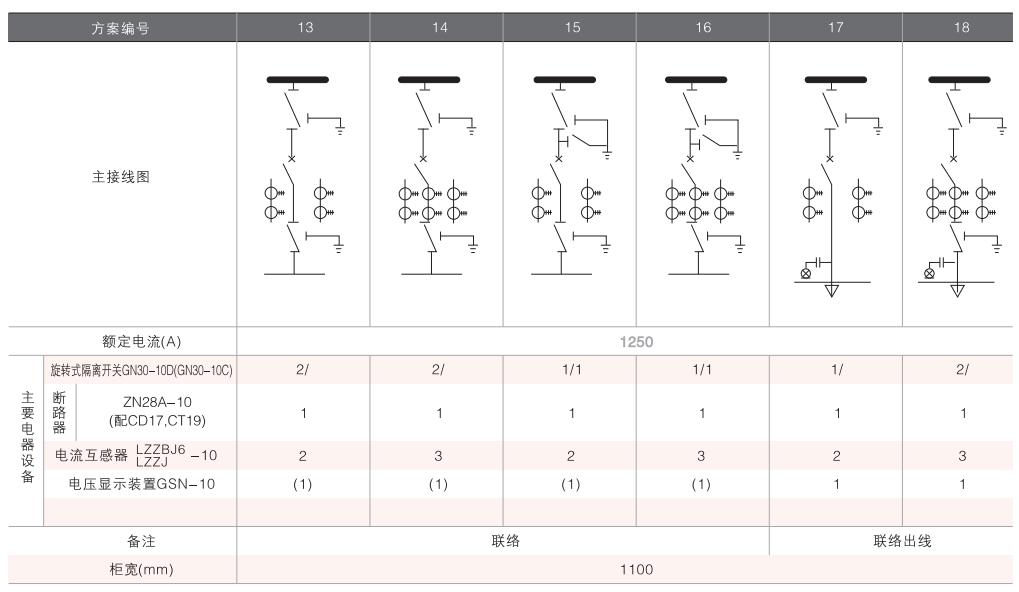

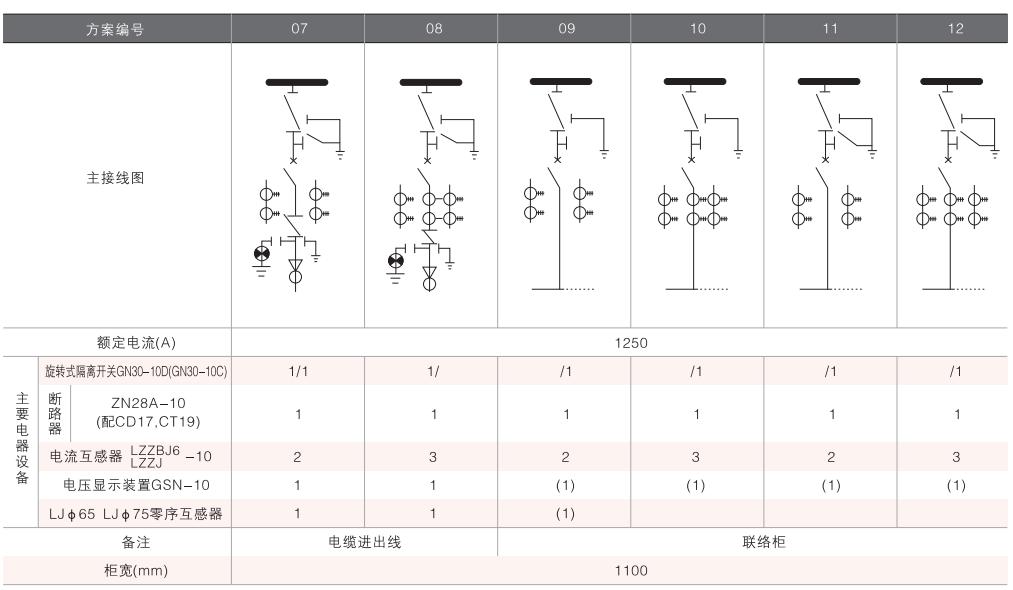

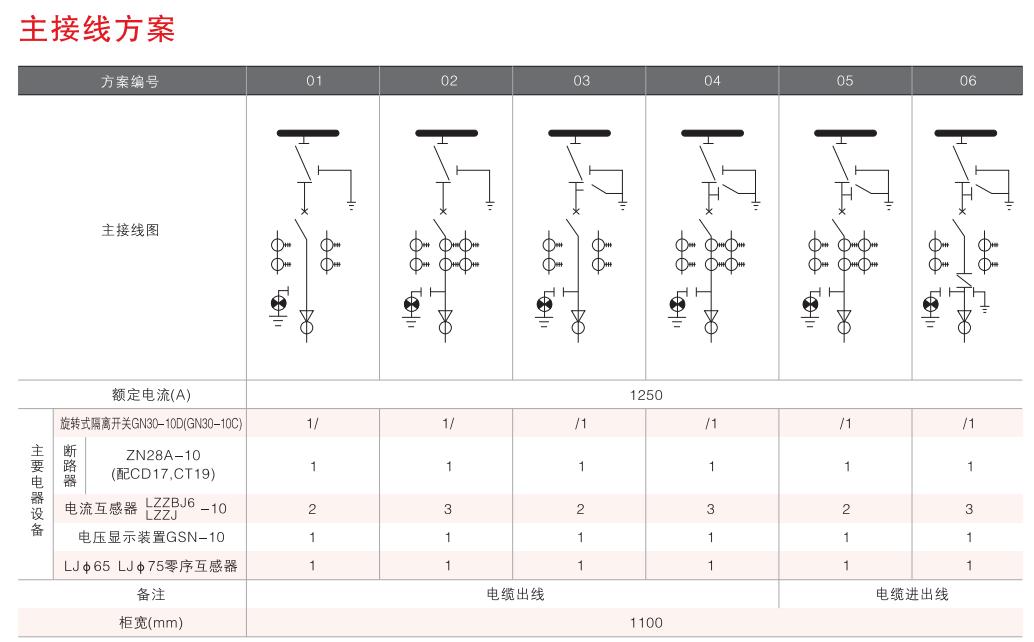

◆主接線方案編號及母線系統圖、排列圖;
◆二次回路接線原理圖、端子排列圖.如無端子排列圖時按制造廠規定;
◆開關柜內電元件的型號、規格、數量;
◆主母線，支主母線的材質、規格，否則按照制造廠規定供應;
◆關柜使用在特殊環境條件，應在訂貨時提出;
◆需要附件、備件時，應提出其種類的數量。
|
